軟管 | 公制螺紋 | 德制螺紋 | B外徑（MM） | B內徑（MM） | C（MM） | A（MM） | 包裝單位 |
AD10.0 | M12×1.5 | PG7 | 12.0 | 6.5 | 10 | 22.5 | 100 |
AD10.0 | M16×1.5 |
| 16.0 | 6.5 | 10 | 22.5 | 100 |
AD13.0 | M16×1.5 | PG9 | 16.0 | 10.0 | 10 | 23.0 | 100 |
AD13.0 | M18×1.5 |
| 16.0 | 10.0 | 11.5 | 23.0 | 100 |
AD13.0 | M20×1.5 |
| 16.0 | 10.0 | 11.5 | 23.0 | 100 |
AD15.8 | M16×1.5 | PG11 | 18.0 | 12.0 | 10 | 24.0 | 50 |
AD15.8 | M18×1.5 |
| 18.0 | 12.0 | 11.5 | 24.0 | 50 |
AD15.8 | M20×1.5 |
| 16.0 | 12.0 | 11.5 | 24.0 | 50 |
AD18.5 | M20×2.0 | PG13.5 | 20.0 | 14.3 | 12 | 25.5 | 50 |
AD21.2 | M20×1.5 |
| 20.0 | 17.0 | 13 | 27.0 | 50 |
AD21.2 | M24×2.0 | PG16 | 24.0 | 17.0 | 13 | 27.0 | 50 |
AD21.2 | M25×1.5 |
| 25.0 | 17.0 | 13 | 27.0 | 50 |
AD25.0 | M25×1.5 |
| 25.0 | 20.0 | 14 | 30.0 | 50 |
AD28.5 | M25×1.5 |
| 25.0 | 23.0 | 20 | 34.0 | 50 |
AD28.5 | M27×2.0 | PG21 | 27.0 | 23.0 | 14 | 34.0 | 50 |
AD34.5 | M32×1.5 |
| 32.0 | 29.0 | 20 | 36.0 | 20 |
AD34.5 | M36×2.0 | PG29 | 36.0 | 29.0 | 14 | 36.0 | 20 |
AD34.5 | M40×1.5 |
| 40.0 | 29.0 | 15 | 38.5 | 10 |
AD42.5 | M32×1.5 |
| 40.0 | 36.0 | 15 | 38.5 | 10 |
AD42.5 | M48×2.0 | PG36 | 48.0 | 36.0 | 15 | 38.5 | 10 |
AD54.5 | M50×1.5 |
| 50.0 | 38.0 | 16 | 39.0 | 10 |
AD54.5 | M60×2.0 | PG48 | 60.0 | 53.0 | 16 | 39.0 | 10 |

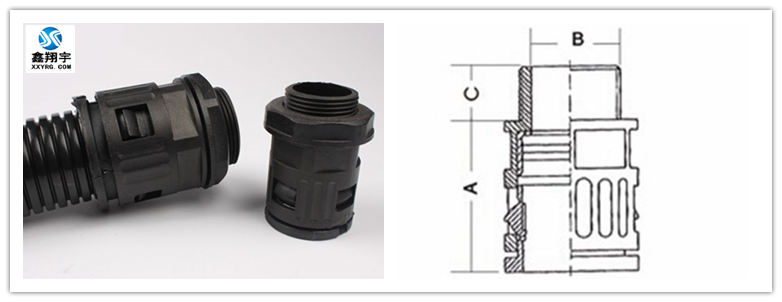

塑料波紋管接頭尺寸說明(以上面表格第一行為例） ：
1、軟管規格AD10mm指可以配套的塑料波紋管的外徑大小
2、公制蚊紋指M.是標準60度尖牙，12是指螺紋的外徑，1.5是指螺距.(螺絲一凸一凹.為一周期.為螺距)
3、德制螺紋PG電氣螺紋DIN40430標準，是80°角，這里是近似值，以公制為準
4、B外徑是指螺牙處的外徑大小，這里螺牙外徑大小是12mm.
5、B內徑指螺牙處內徑，這里螺牙內徑為6.5mm.
6、C處規格指螺牙的長度，這里螺牙長度為10mm。
7、A處規格不連螺牙的地方接頭的長度，這里長度是22.5mm
